“本篇文章想要为广大业主解决一直所困扰的问题：家庭中央空调梁上打孔危险吗；梁上打孔会有哪些风险；如何正确穿梁打孔；家庭中央空调打孔大小要求是多少；穿梁打孔应该遵循什么原则”



梁



梁承托着建筑物上部构架中的构件及屋面的全部重量，是建筑上部构架中最为重要的部分。梁一般水平放置，用来支撑板并承受板传来的各种竖向荷载和梁的自重， 梁和板共同组成建筑的楼面和屋面结构。作为抗震设计的重要构件，起着第一道防线的作用。

▲



我们现在居住的楼房一般都是钢筋混凝土梁（以下简称“梁”），那么梁中最主要的结构功能就体现在其中的钢筋。而钢筋结构也就是我们接下来要讨论的重点。因为它（钢筋结构）关系到打梁打孔的合理位置。

▲

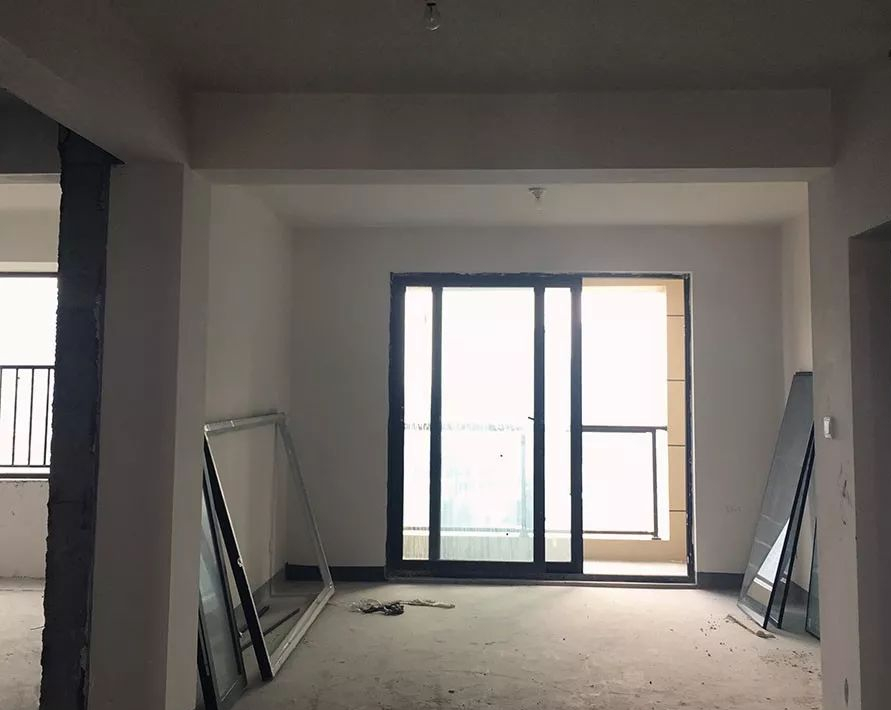

以上图为例，横梁是否可以打孔？如果可以打孔，打多大的孔？在什么部位打孔比较合理呢？ 带着这些问题，我们先了解一下横梁的结构吧！





横梁的结构

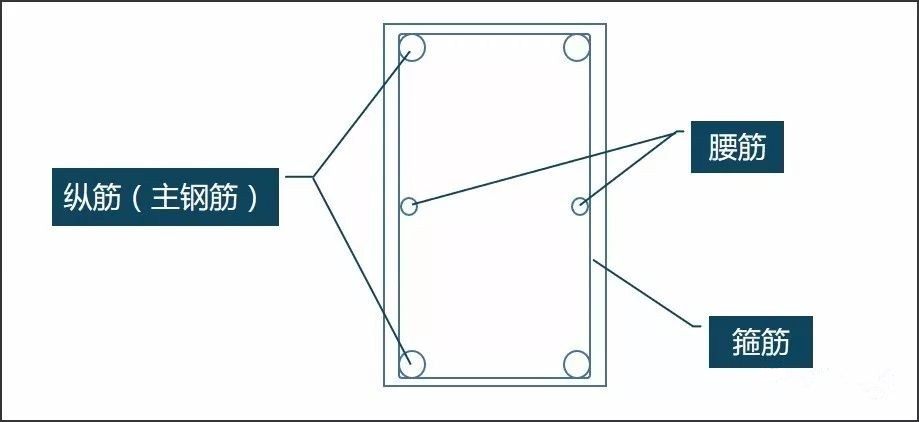

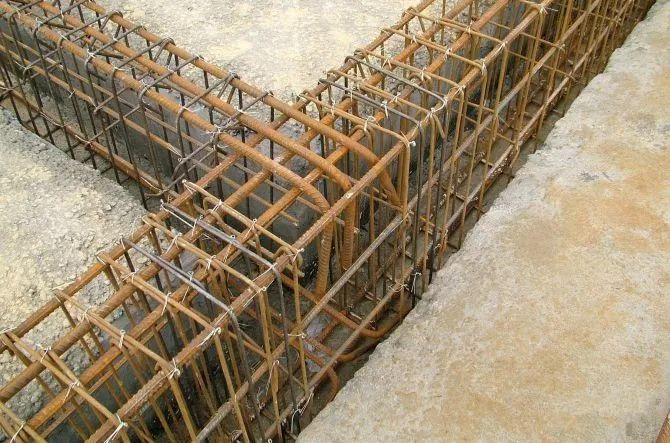

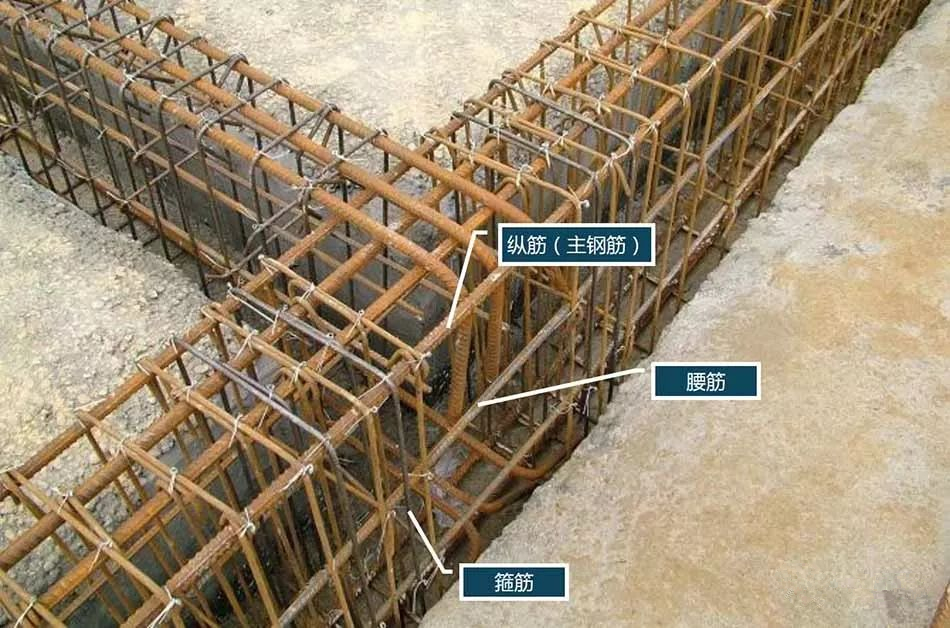

横梁之中包含3种不同作用的主要钢筋，分别为纵筋（大家喜欢叫它主筋），箍筋和腰筋，如下图

▲



纵筋，一般指纵向钢筋，是平行于混凝土构件纵轴方向所配置的钢筋。纵筋多为受力钢筋，主要在构件中承受拉力。

腰筋，因为他的位置一般位于梁两侧中间部位而得来的，是梁中部构造钢筋，主要是因为有的梁太高（Hw≥450mm），需要在箍筋中部加条连接筋。它可以防止混凝土收缩和温度变形而产生竖向裂缝，同时加强钢筋骨架的刚度

▲

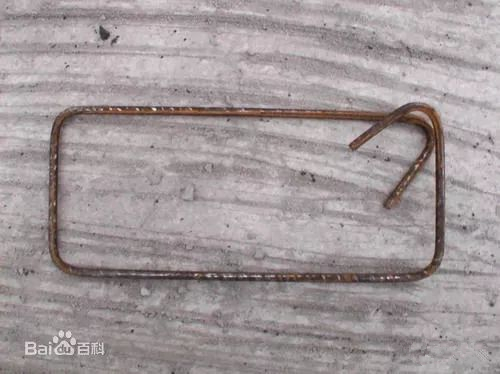

箍筋，是用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。如上图。梁在弯剪区内将受到剪力和弯矩的共同作用，在这个区段内主拉应力迹线是斜向的，将产生斜裂缝，由于箍筋是竖向的，与斜裂缝相交，因而能阻止或者限制斜裂缝的产生、发展！扭矩的作用原理类似。

▲

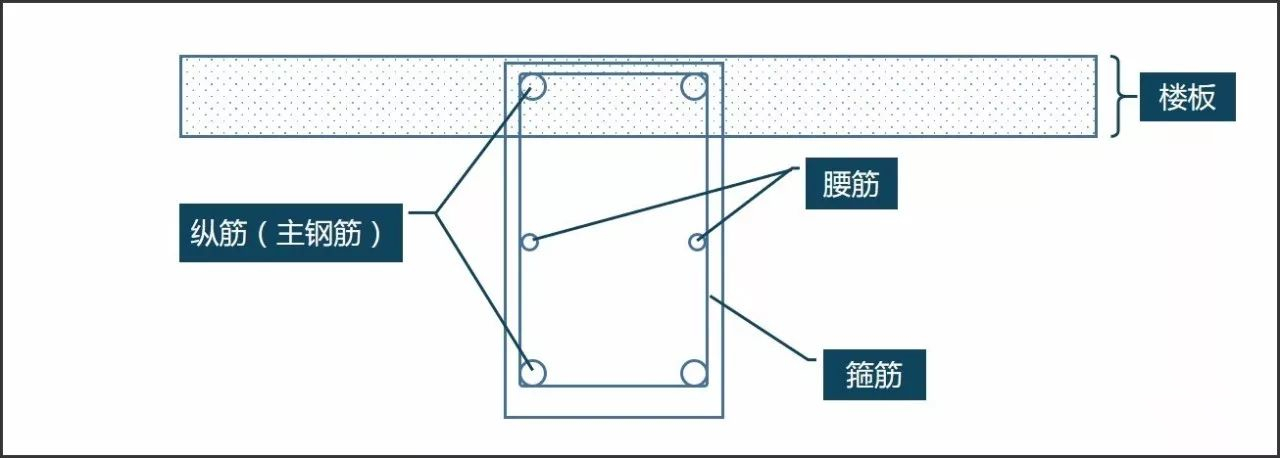

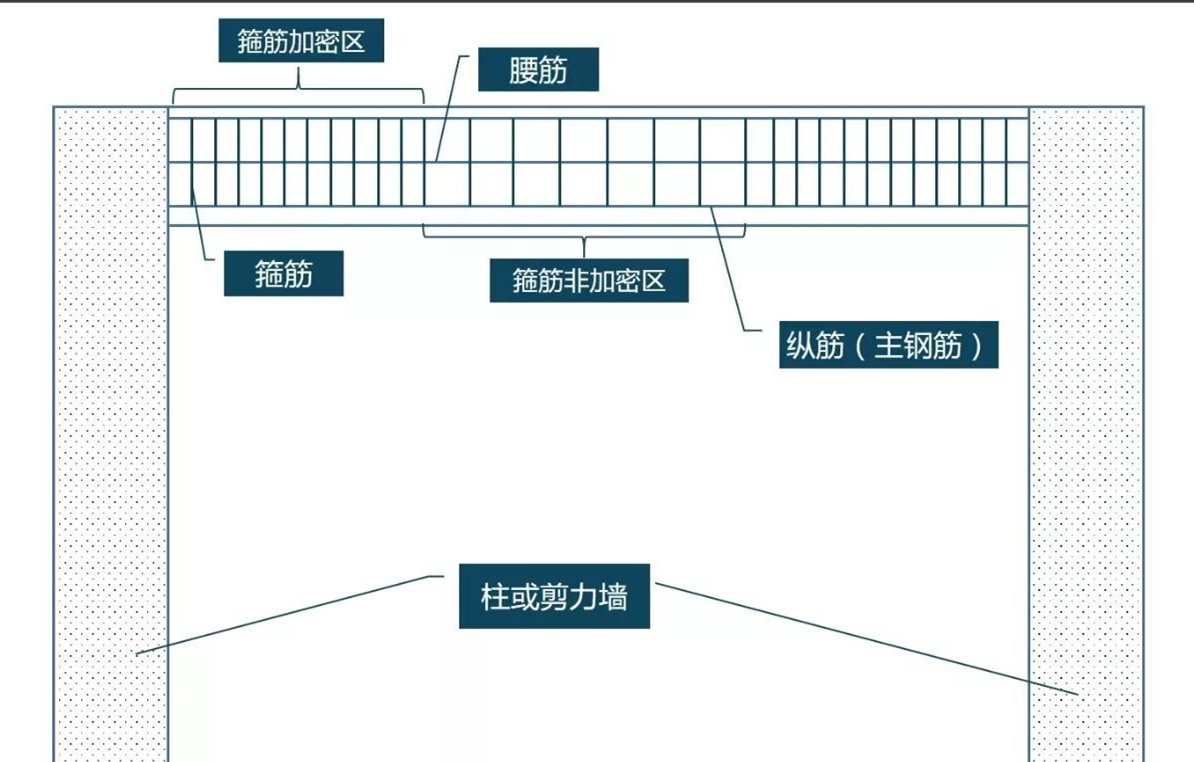

框架梁纵向剖面示意图



图中可以看到3种钢筋直径大小是不一样的，那具体是多少呢？纵筋14-22mm，箍筋6-12mm，腰筋10-12mm

▲

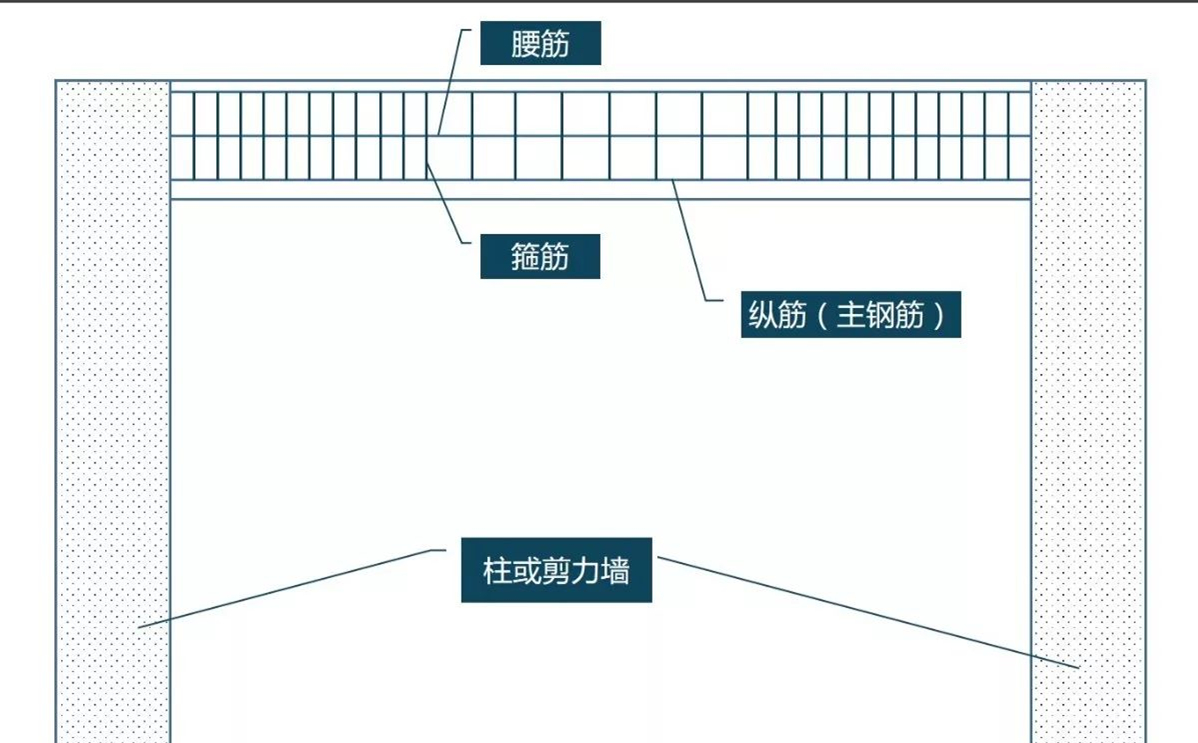

框架梁结构示意图





横梁打孔的风险

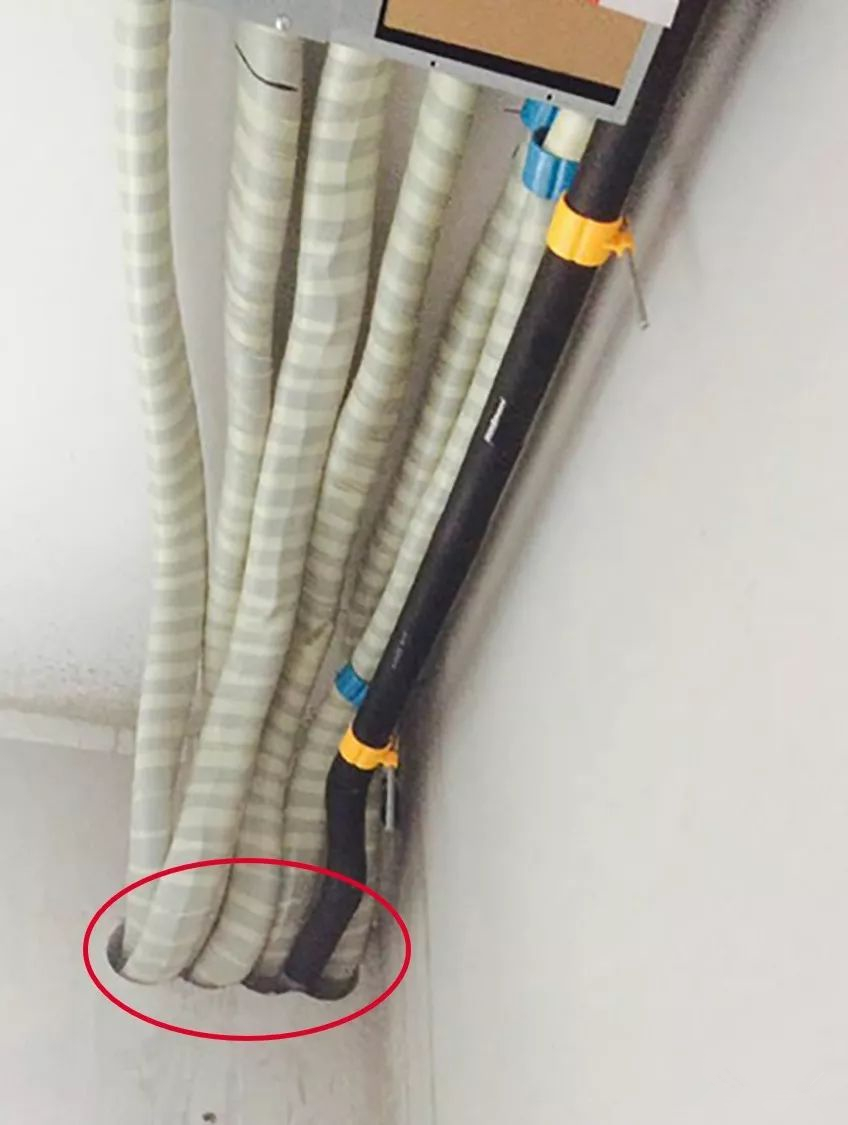

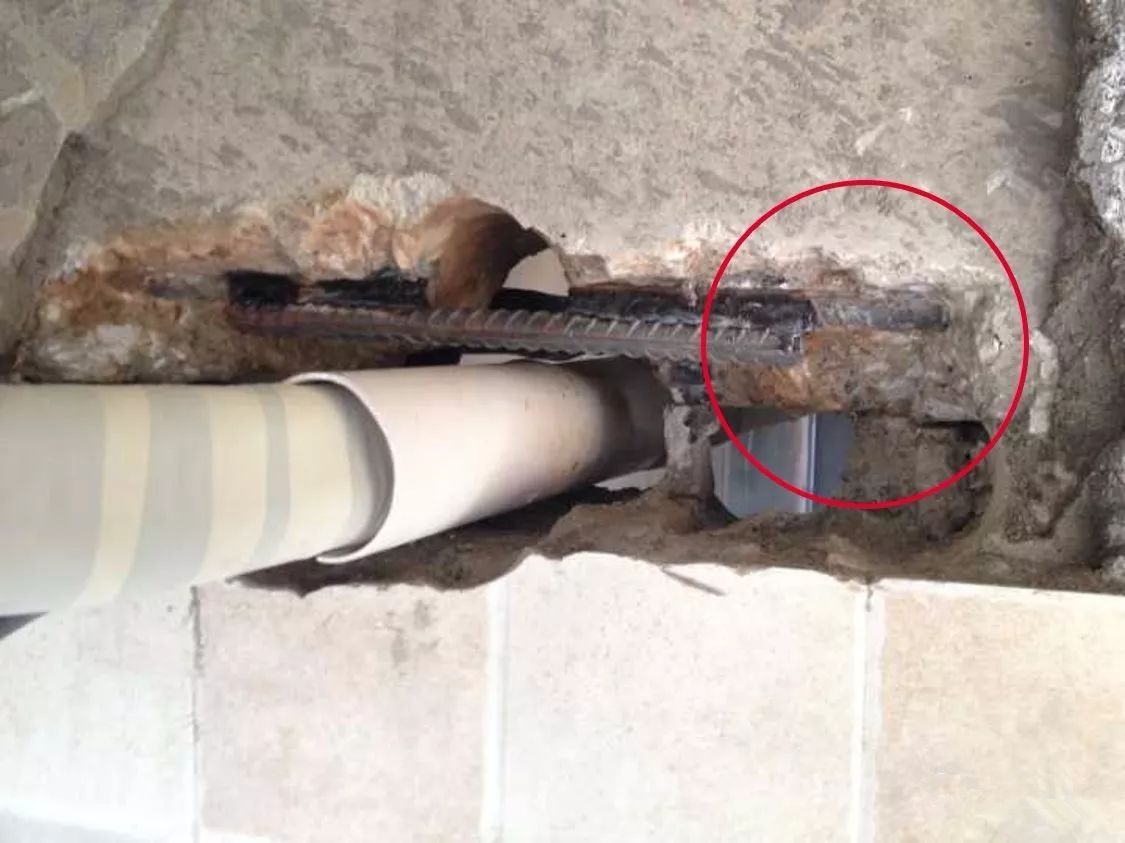

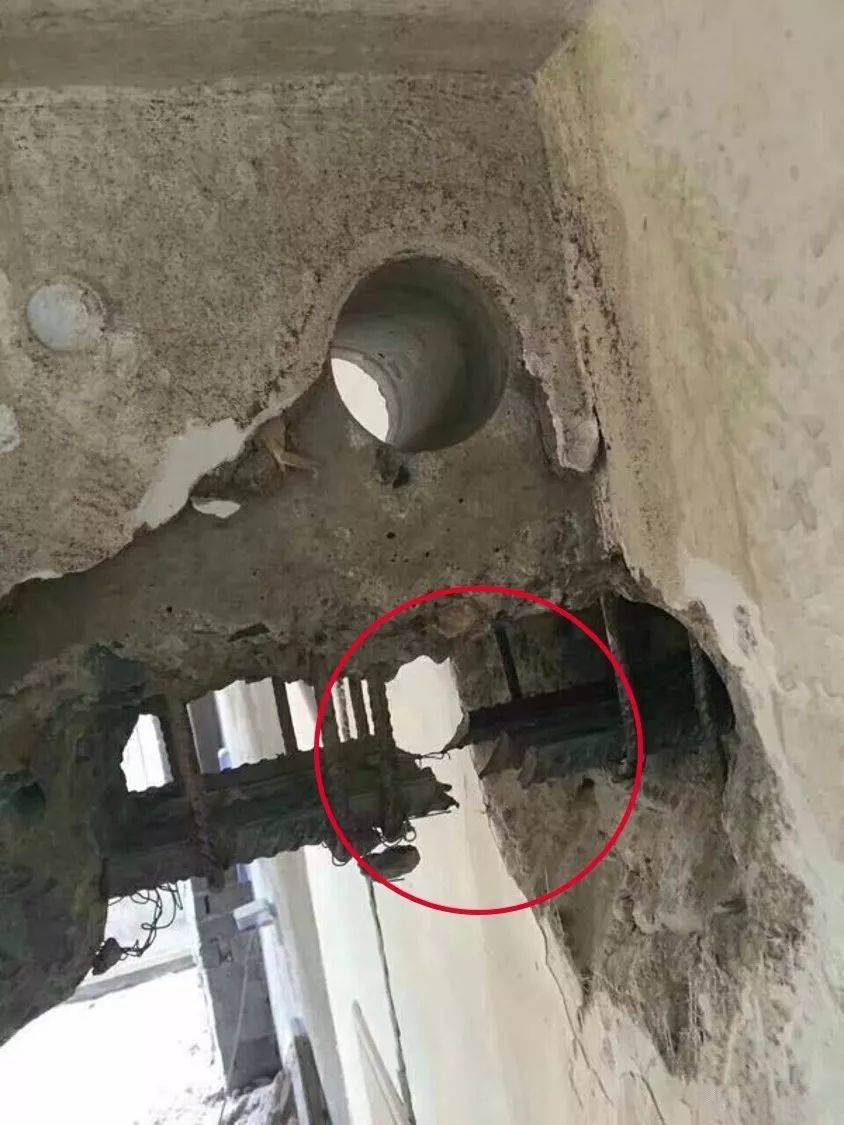

接下来来看看实际中央空调安装过程中都出现了什么情况



▲

▲

▲

▲



那么，如果在装修过程中打断了钢筋，会有什么风险呢？



首先看一下纵筋、腰筋和箍筋三者重要程度排列：

纵筋＞箍筋＞腰筋



钢筋混凝土梁在受弯时，局部受压、局部受拉，混凝土承担压力，钢筋承担拉力，两者相互配合，缺一不可。那么如果在装修过程中打断主梁的纵筋（主筋），横梁承受的拉力就完全由混凝土来承担，那么抗震性能就会大大降低。

钢筋，尤其是纵筋打断的风险性，与楼层高低有关。如果是低层房子打断了主梁纵筋，那么整个建筑的抗震能力将会如何，我们可想而知。

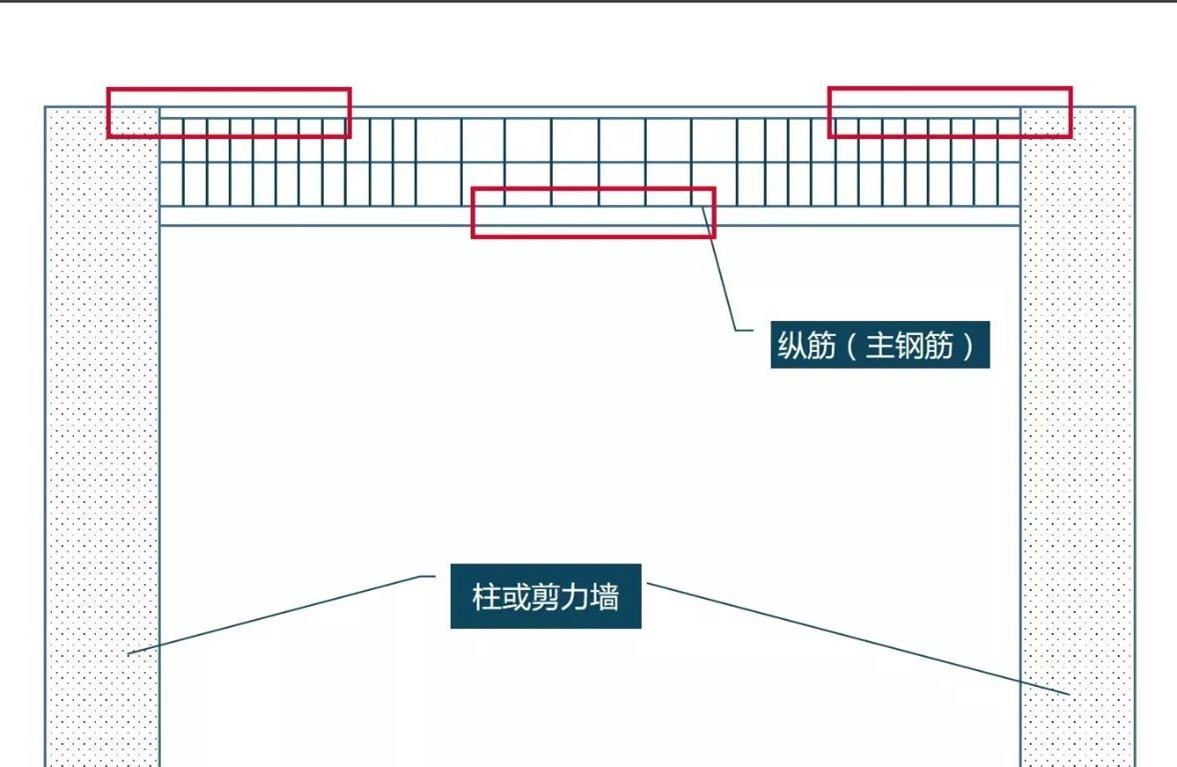

图中所示的红框区域，是纵筋非常重要的受力区域，是绝对不能打断的！当然在实际打孔过程中是不太可能打断上面2个红框位置的纵筋的。具体原因我们下文会提到。





中央空调打孔——孔径



在讲横梁结构之前，我们首先了解一个概念：框架梁（框架梁与非框架梁会关系到梁的具体结构）。

框架梁（KL）是指两端与框架柱（KZ）相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。上面的梁结构示意图就是框架梁。那么，框架梁在钢筋结构上有什么特点呢？

我们可以看到，整条梁上的箍筋密集度是有区别的。箍筋密集的区域，就是箍筋加密区，而这个加密区的范围是：“抗震等级为一级时，加密区长度为2倍的梁高和500mm取大值，抗震等级为二~四级时，加密区长度为1.5倍的梁高和500mm取大值。”



那有人就会问了：箍筋加密区和非加密区，箍筋间隔到底是多少呢？在箍筋加密区的箍筋间隔一般是100mm，而在非加密区的箍筋间隔一般是200mm。

▲

次梁结构示意图



上图是构想的次梁结构示意图，一般来说，次梁的厚度不会超过450mm，所以没有腰筋，而它另外一个特点就是：没有箍筋加密区。整条梁的箍筋间隔一般都是200mm。因此在次梁上穿梁打孔难度就小了很多。

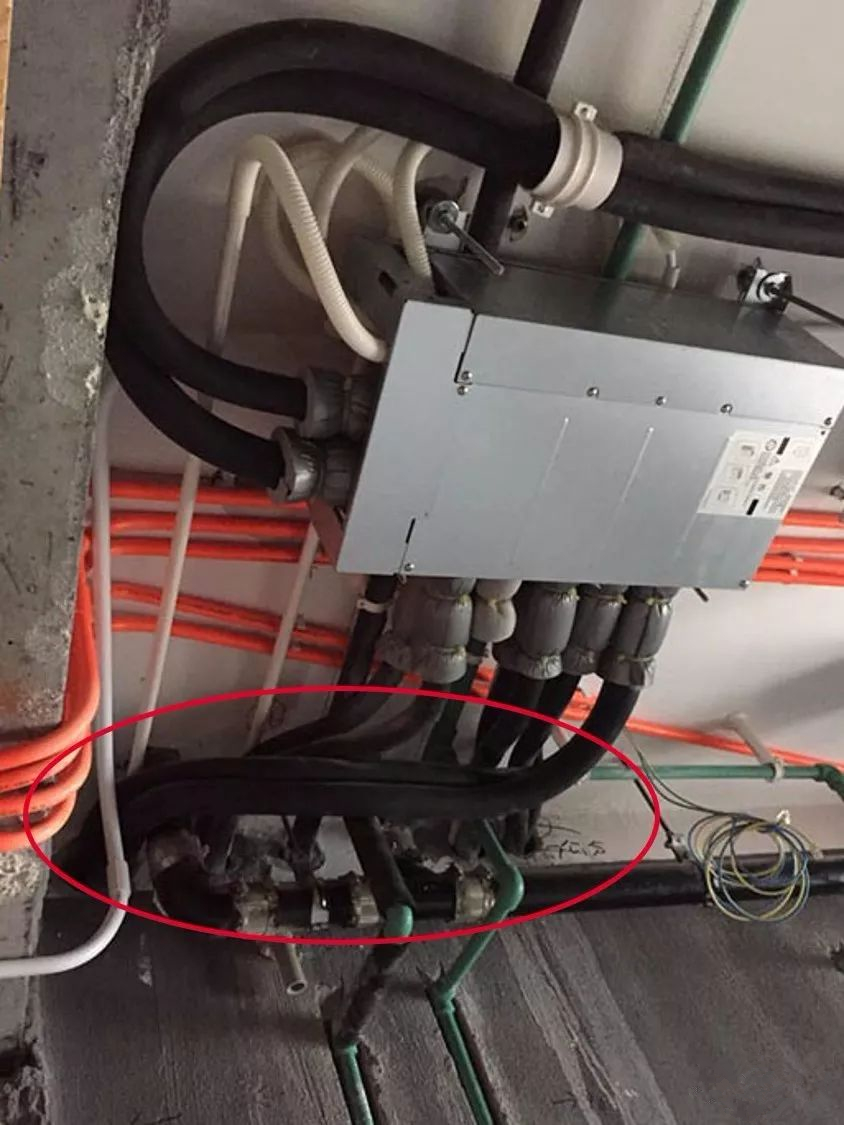

家庭中央空调铜管走管，一般是贴梁贴壁铺设，打孔位置一般都在梁根区域（支座附近），所以在打孔过程中要尤其注意对箍筋的探测。



综上可得：框架梁孔径建议小于100mm，次梁孔径建议小于200mm。





中央空调打孔——孔位

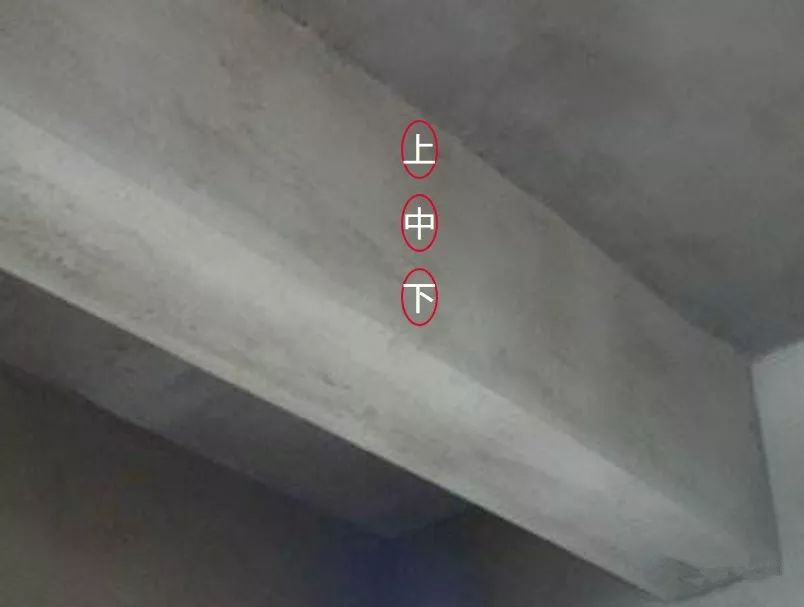

我们所见的房屋横梁，是选择上、中、下里的什么位置呢？我们可能听到很多说法：“尽量打中间，不会打到主钢筋！”，“尽量打中间，不会打到主钢筋！”，关于梁下部，大家说法比较一致：不能打！实际上是不是这样的呢？



前文提到过，住宅中的横梁，有些有腰筋，有些没有，当梁厚度超过450mm，就会设置腰筋。但是，梁厚度并不是我们实际看到的梁厚度。

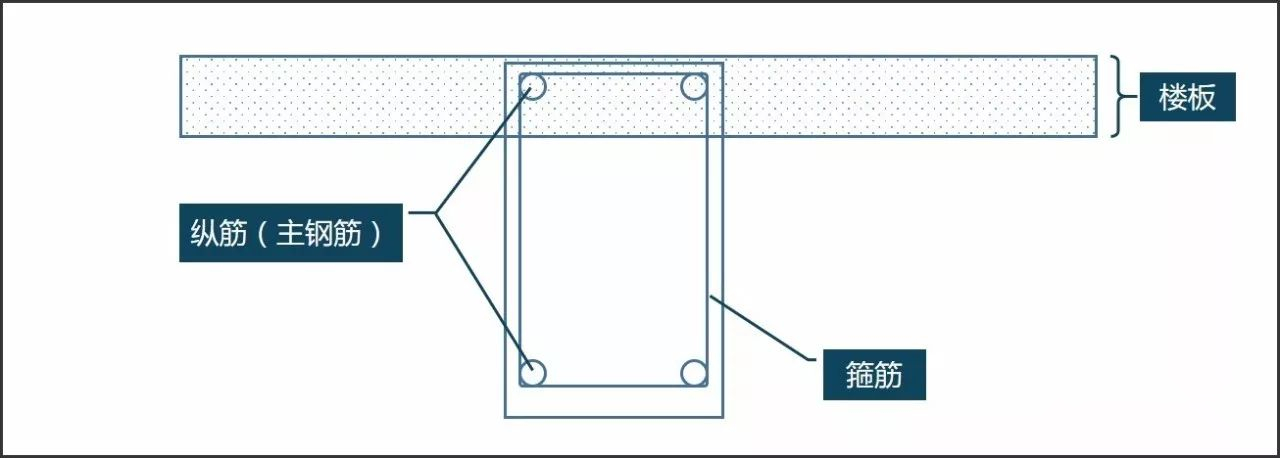

就如上图所看到的，梁厚度是包括楼板的厚度的，梁与楼板是有部分重合的。这也就是前文提到的“为什么我们一般是不会打到上排主钢筋”的原因。所以，我们在现场测量的梁高，并不是梁的全部。





那么问题来了，既然梁真实厚度无法测量，那我们通过什么来判断梁内部是否有腰筋呢？其中的关键就是：楼板厚度是否具备一定规格。



根据国家建筑结构规定，楼板厚度范围为100-120mm。以450mm梁厚度为例，可视部分厚度范围为330-350mm。那么，实际测得梁厚度就可以350mm为标准来判断梁内部是否存在腰筋。即，实测梁厚度＞350mm，梁内部就存在腰筋，反之则没有。



①测得“梁厚”小于35cm（无腰筋）

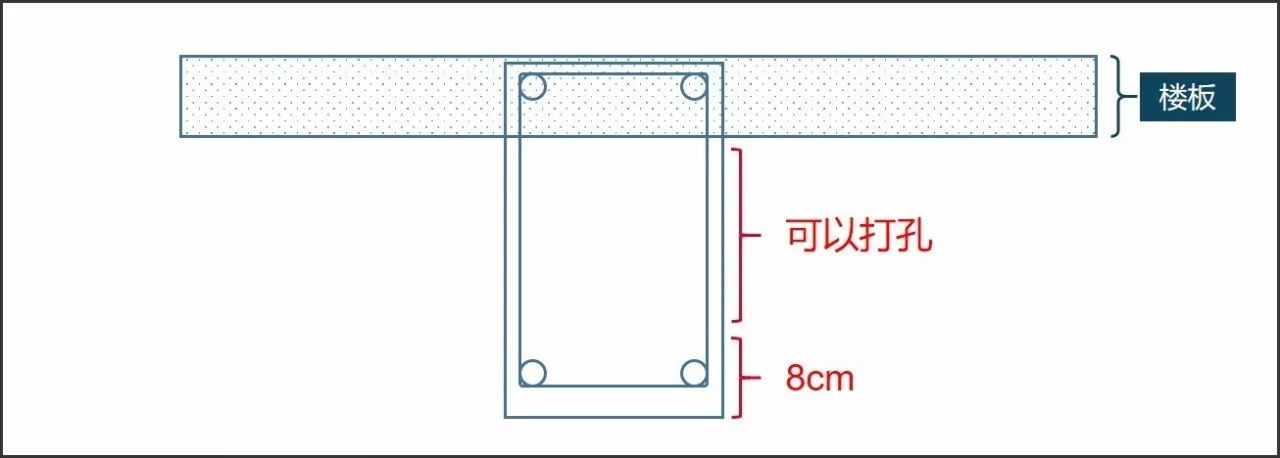

针对这种横梁，我们打孔时只需要避开下排纵筋（主钢筋）即可，一般建议选择距离梁下部8cm以上都可以打孔，如下图







②测得“梁厚”大于35cm（有腰筋）

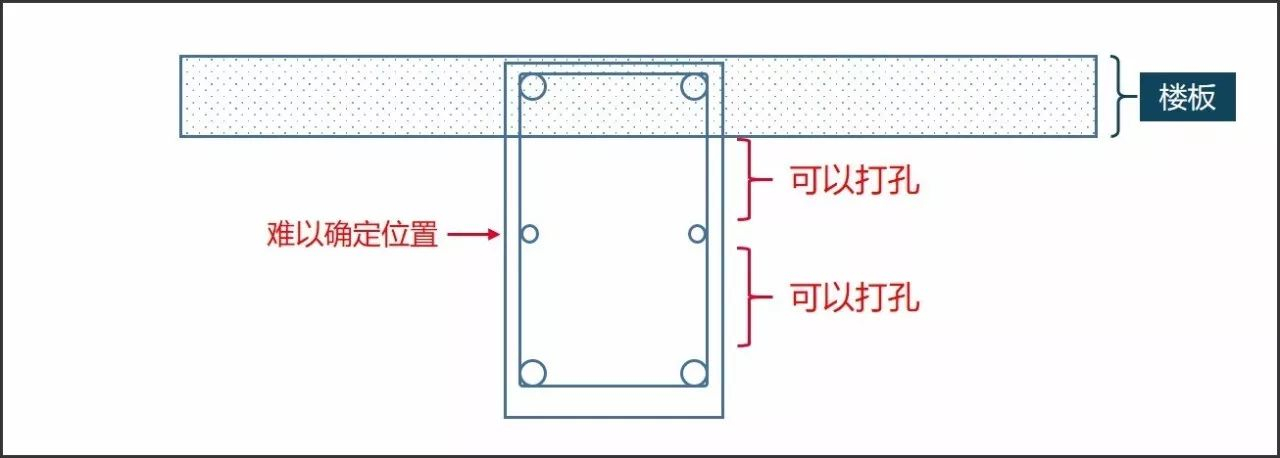

理论上，我们可以选择腰筋与上下排纵筋的中间区域进行打孔，但是，我们在实际打孔时很难确定腰筋的具体位置，也就很难确定打孔位置。

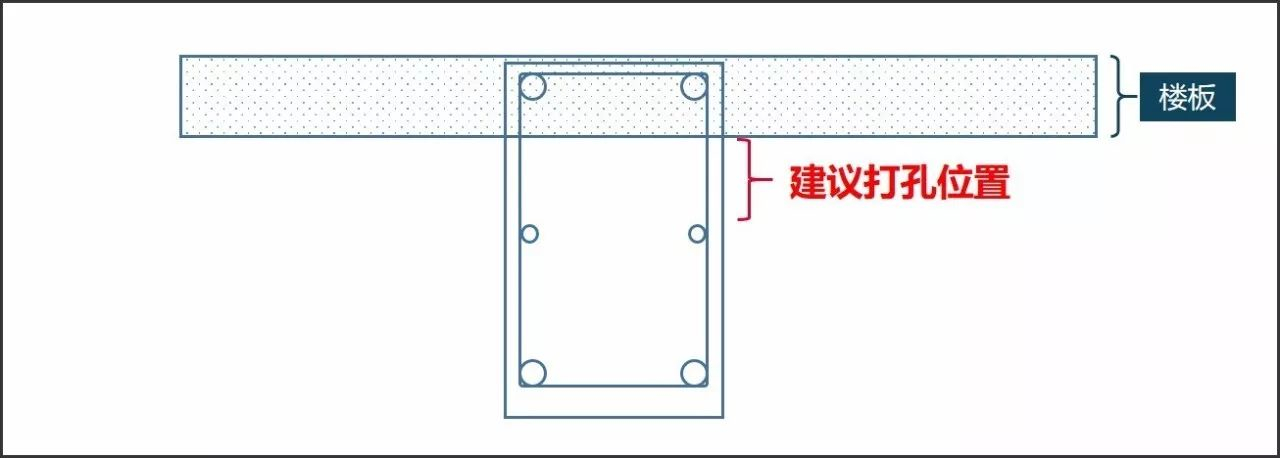

面对这种情况，上部位置可以在贴近楼板处进行打孔；下部位置可以在贴近距离梁下沿8cm处进行打孔。而出于后果严重性考虑，即下部位置打孔有打断纵筋（主钢筋）的风险，而上部位置打孔只有打断腰筋的风险，所以我们建议尽量考虑上部位置打孔，如下图



最后

您在装修过程中遇到过怎样的穿梁打孔问题呢？欢迎 留言，大家可以一起讨论。
